1·工頻耐壓機產品概述：
   工頻耐壓機可用于5KVA/50KV工頻耐壓試驗。對各種電工產品和絕緣材料進行絕緣性能試驗。是升壓、控制、過電流保護、過電壓保護顯示于一體的專用高壓工頻耐壓試驗裝置。
二、工頻耐壓機產品特點：
   工頻耐壓機采用了多項新技術，新工藝。其特點有：鐵芯臥式布置，重心低；箱體與鐵芯線圈同心式布置；設有平衡線圈以減少漏磁損耗；采用薄紙筒加強型小間隙結構，絕緣裕度大。外殼以薄壁弧拱形結構輔以撐板。做到了重量輕、機械強度高，便于搬運和現場使用。
三、工頻耐壓機產品原理：
   工頻耐壓機是在低壓側加0~200V電壓，由于電磁感應，在高壓側即能獲得容量5KVA交流電壓50KV、直流電壓70KV的高電壓。
其接線原理如圖一：

  A:交流高壓端子      D：直流高壓端子      C：串激端子
a.x：低壓端子        b：儀表端子              接地端子

交直流耐壓機 耐壓機 工頻耐壓機

四、工頻耐壓機使用說明：
1、按原理圖接好工作線路。注意高壓繞組尾端，變壓器外殼，控制箱（臺）外殼及公共接地必須良好接地，接地線不允許隨意扎在自來水管道上。
2、接通電源前，工頻耐壓機控制箱的調壓器手柄必須先調到零位。將電流繼電器拔盤開關拔至需要保護電流值對應的號碼。將插頭線與電源接通后，綠色指示燈亮。按下起動按鈕，紅色指示燈亮 ，表示調壓器電路已接通，等待升壓。
3、按順時針方向以每秒1.5-2kv的速度均勻旋動調壓器手柄進行調壓，直至所需電壓值，并密切注意工頻耐壓機儀表指示與被試品的情況。不允許全電壓下合閘試驗變壓器。
4、試驗完畢后，應在5秒鐘內勻速將輸出電壓降至10以下，然后按停止按鈕切斷電壓。
5、當用工頻耐壓機作直流耐壓試驗時，須先將高壓套管中的短路桿抽出，再將微安表旋在高壓套管頂端的螺孔上；當用工頻耐壓機作交流耐壓試驗時，必須插入短路桿，不裝微安表。
6、試驗過程中如發現工頻耐壓機電壓表的指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味、異常響聲等應立即停止試驗，切斷電源，檢查原因。在試驗過程中，由于被試品的短路或故障擊穿，控制箱（臺）內的過電流繼電器將動作切斷電源，此時應立即將調壓器的手柄調回到零位。

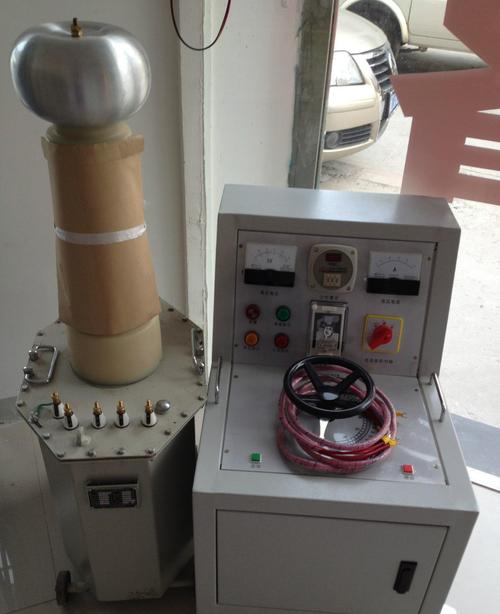

工頻耐壓機配置：包含（交直流變壓器一臺，TC-5KVA控制箱一臺，70KV放電棒一個，70KV水阻一個）。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
