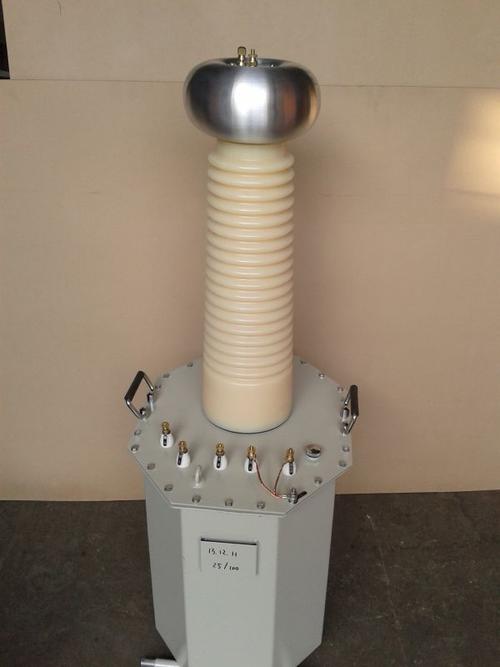

YDW系列無局放超輕型試驗變壓器-揚州達瑞點擊次數：2020
發布時間：2020-08-27 08:47:27 |
|---|
YDW系列無局放超輕型試驗變壓器主要用于檢驗各種電氣設備和絕緣材料、絕緣部件等在工頻高電壓作用下的絕緣水平，可作為變壓器、互感器、高壓開關和電纜等試品的局部放電測量和外施耐壓的試驗設備。
性能特點
◆ 無油污染，不受氣候變化影響
◆ 體積小，重量輕(比油浸式輕型試驗變壓器輕20%-60%)
◆ 電暈極小，額定電壓局部放電量≤3Pc，80%電壓局部放電量≤2PC
◆ 現場搬運無需靜止可做試驗，使用壽命長，無需維修等優點
◆ 單臺設備的高電壓等級可達300KV
◆ 額定電壓、額定容量時允許連續運行0.5小時，2／3額定電流下允許連續運行
◆ 過電壓保護：成套裝置應具備可靠的過電壓保護功能，防止過電壓出現
技術參數
| 規格 | 容量 KVA |
低壓側 | 高壓側 | 測量變化 | 60分鐘溫升℃ | 阻抗電壓％ | 空載電流 ％ |
質量 kg |
外形尺寸 長Х寬Х高 mmХmmХmm |
||
| 電壓 V |
電流 A |
電壓KV | 電流 mA |
||||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 30 | 200Х275Х640 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 35 | 240Х300Х690 |
| 6/50 | 6 | 200 | 30 | 50 | 120 | 500 | 50 | 10 | <4 | 40 | 250Х355Х710 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 60 | 260Х375Х750 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 70 | 270Х420Х800 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 85 | 285Х440Х820 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 100 | 295Х386Х840 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 120 | 320Х416Х910 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 65 | 350Х475Х1300 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 85 | 510Х390Х1320 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 100 | 540Х400Х1340 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 110 | 560Х410Х1360 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 125 | 600Х460Х1410 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 90 | 265Х380Х1750 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 100 | 510Х390Х1800 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 110 | 540Х415Х1800 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 125 | 560Х430Х1800 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 140 | 640Х490Х1850 |
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
