一、交流串激試驗變壓器產品概述

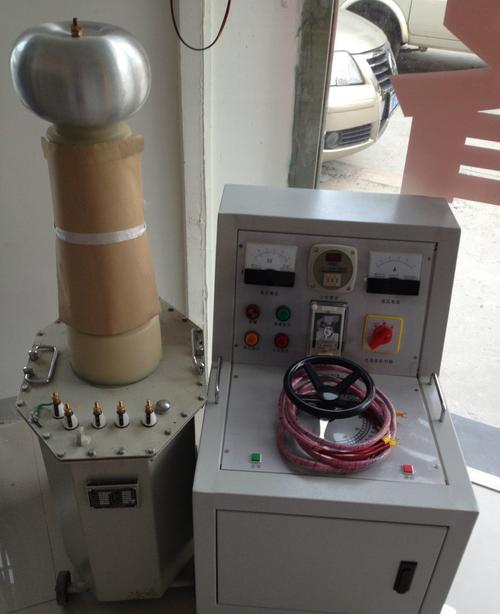

　　GYSB輕型交直流高壓試驗變壓器是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
　　
　　除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。

　　二、交直流高壓試驗變壓器?操作步驟
　　1、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地；
　　2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的調壓器是否調至“零”位；
　　3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
　　4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
　　5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
