變頻串聯諧振耐壓裝置廠家變頻串聯諧振耐壓裝置廠家

主 要 特 點：

☆體積小、重量輕、操作方便

☆藍屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能

☆能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流

☆試驗結果能計算出被試品電容

☆具有計算機通訊接口，可以和計算機進行通訊和試驗數據管理

☆分辨率高：頻率分辨率為0.01Hz

☆安全可靠性高。裝置具有過電流、過電壓、IPM及放電保護功能，可有效保護人身及設備安全。

☆試驗結果可打印

主要技術參數及特點：

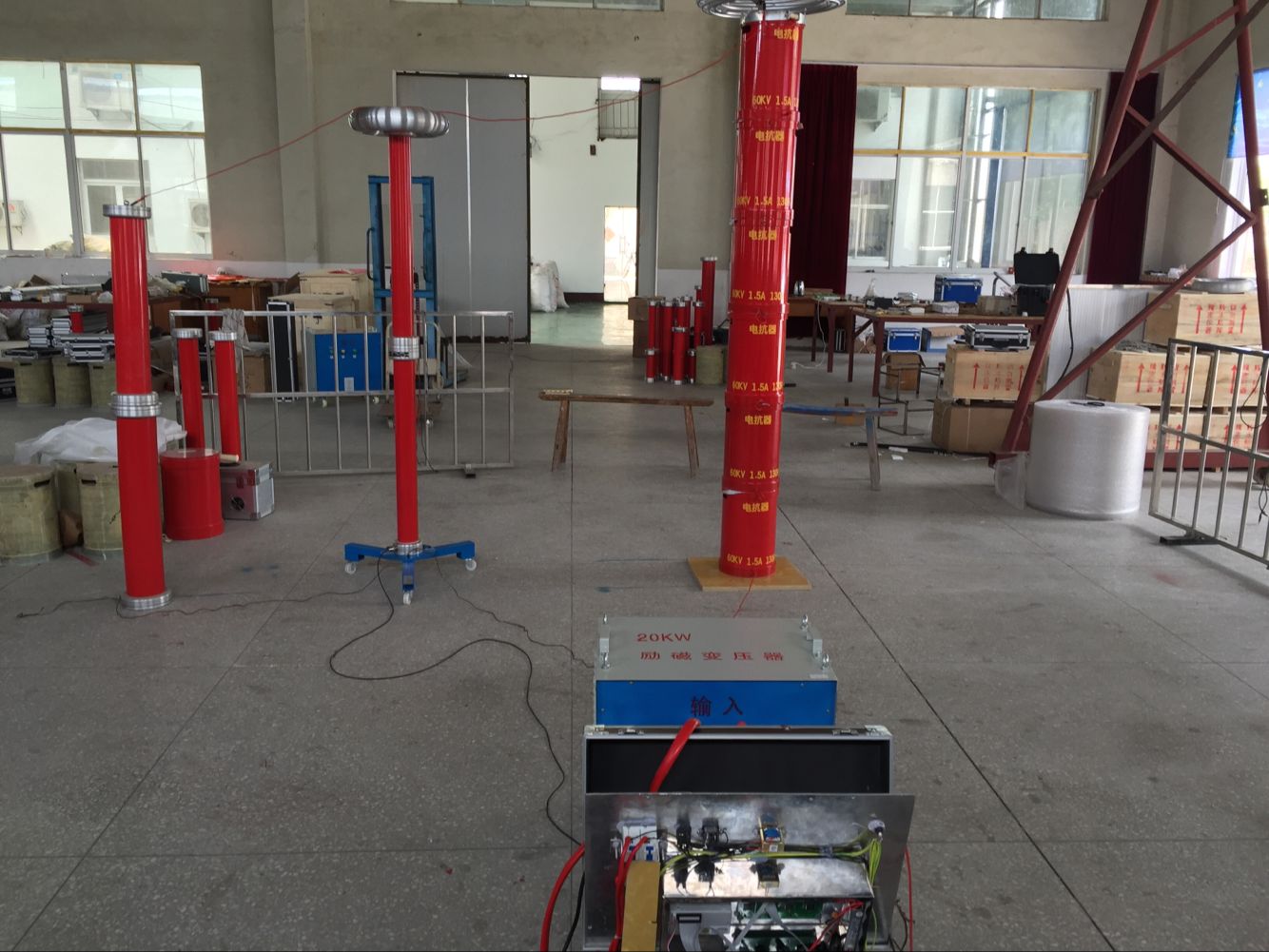

變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器和補償電容器組成。

環境溫度：－25～50℃

工作濕度：≤90%

海    拔: ≤3000M

電    源: AC 220V  單相50Hz  （10KW以上AC 380V三相四線 ，50Hz）

頻率調節范圍：30～300 Hz（可根據用戶要求放寬）

系統測量精度：1級

頻率調節分辨率：0.1 Hz

不穩定度: ≤0.05%

輸出波形: 正弦波

波形畸變率：≤0.5%

噪    聲: ≤60dB

電抗器Q值:　30～200

簡介：

變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振試驗設備主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

技術參數：

產品應用：

產品優點：

1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。
2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。
3. 改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。
4. 防止大的短路電流燒傷故障點。在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5. 不會出現任何恢復過電壓。被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。
