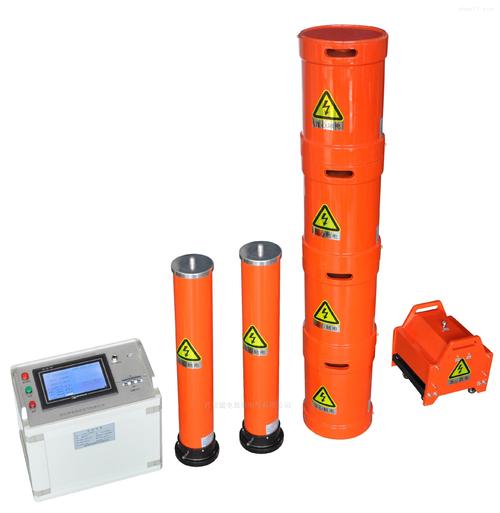

串聯諧振變壓器
達瑞電氣為您推薦：

    串聯諧振變壓器隨著電力電子技術的發展，采用高壓諧振技術對大容量電氣設備進行工頻耐壓試驗已經成為可能，已被廣泛用于電纜，電容器、發電機等具有大電容的電力設備的交流試驗。原理是通過調節鐵心磁路的氣隙長度，得到連續變化的電感L，使其與被試品對地電容C發生諧振。本文以一臺150kVA試驗裝置為模型，闡述高壓諧振變壓器的原理與有關參數的計算。

串聯諧振的優點

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q.
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/3-1/5.
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即可熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

串聯諧振配置表

型號解讀：44/22，容量為44KVA，電壓為22KV
一、電纜交流耐壓試驗

型 號	可滿足的試驗項目	設備電抗器
100/50	10kV（300mm）電 纜 1KM	22kV Ⅹ 1臺	便攜式
160/40	1、10kV（300mm）電 纜 3KM 2、35kV（300mm）電纜 1KM	22kV Ⅹ 3臺	便攜式
216/54	1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等	22kV Ⅹ 6臺	便攜式
324/32	110kV（300mm）電 纜 3KM	130kV Ⅹ 2臺	非便攜式

二、發電機工頻耐壓試驗

型 號	可滿足的試驗項目	設備電抗器配置	備 注
100/50	1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM	22kV Ⅹ 1臺	便攜式
160/40	1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM	18kV Ⅹ 2臺	便攜式
216/54	1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線，主變等	22kV Ⅹ 4臺	便攜式

三、GIS和SF6開關交流耐壓試驗

型 號	可滿足的試驗項目	電抗器配置	備 注
216/54	1、110kV GIS的交流耐壓試驗 2、35kV（300mm）電纜 1KM 3、10kV（300mm）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓	40kV Ⅹ 5臺	便攜式
100/50	1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓	50kV Ⅹ 4臺	便攜式

四、變壓器，電動機等設備的工頻交流耐壓試驗

型 號	可滿足的試驗項目	電抗器配置	備 注
216/54	1、110kV變壓器的工頻耐壓試驗 4、10kV（300mm）電 纜 1KM	28kV Ⅹ 3臺	便攜式
100/50	1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM	40kV Ⅹ 2臺	便攜式

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
