GYSB5KVA/50KV試驗變壓器

一. 試驗變壓器的主要技術指標：

　　>額定容量：1～300KVA
　　>單臺額定輸出電壓：
　　（AC） 50、100、150、200、300KV
　?。―C） 70、140、210、280KV
　　>額定輸入電壓：200V、400V
　　>變比：500/1、1000/1、1500/1、2000/1、3000/1
　　>變比誤差：≤±1.5%
　　>阻抗電壓：＜10%

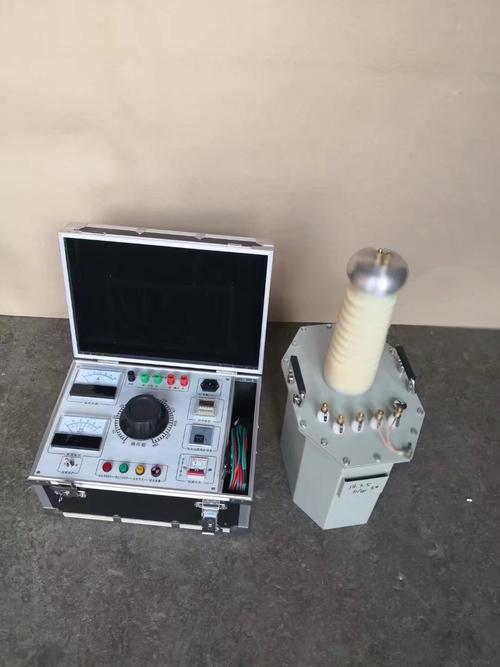

GYSB5KVA/50KV試驗變壓器

二、試驗變壓器的構造：

　　GYSB5KVA/50KV試驗變壓器本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
