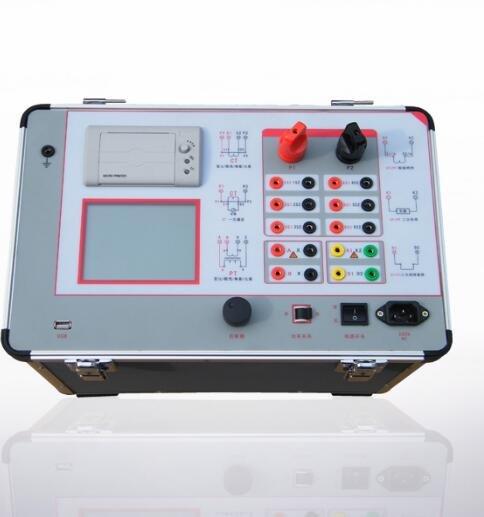

互感器伏安特性變化極性綜合測試儀
達瑞電氣為您推薦：
產品簡介 Product Introduction
互感器伏安特性變化極性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
產品參數 Product Parameters
主要參數
| 項目 |
參數 |
| 工作電源 |
AC220V±10% 、50Hz |
| 設備輸出 |
0～1000V（20A峰值）注：0～5A為真實值，大于5A～20A為計算值 |
| 大電流輸出 |
0～600A |
| 勵磁測量精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
| CT變比測量 |
范圍 |
≤5000A/1A(25000A/5A) |
| 精度 |
≤0.5% |
| PT變比測量 |
范圍 |
≤500kV |
| 精度 |
≤0.5% |
| 工作環境 |
溫度 |
－10℃ ～ 40℃ |
| 濕度 |
≤90% |
| 海拔高度 |
≤1000m |
| 尺寸 |
410mm × 260mm × 340mm |
| 重量 |
≤18kg |
產品特征 Product Characteristics
- 1、支持檢測CT和PT
- 2、滿足 GB 20840.3-2013，GB 20840.2-2014 等規程要求
- 3、無需外接其它輔助設備，單機即可完成所有檢測項目
- 4、自帶微型快速打印機、可直接現場打印測試結果
- 5、采用智能控制器，操作簡單
- 6、大屏幕液晶，圖形化顯示接口
- 7、按規程自動給出CT/PT（勵磁）拐點值
- 8、自動給出5%和10%誤差曲線
- 9、可保存3000組測試資料，掉電后不丟失
- 10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
- 11、小巧輕便≤22kg，非常利于現場測試
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
