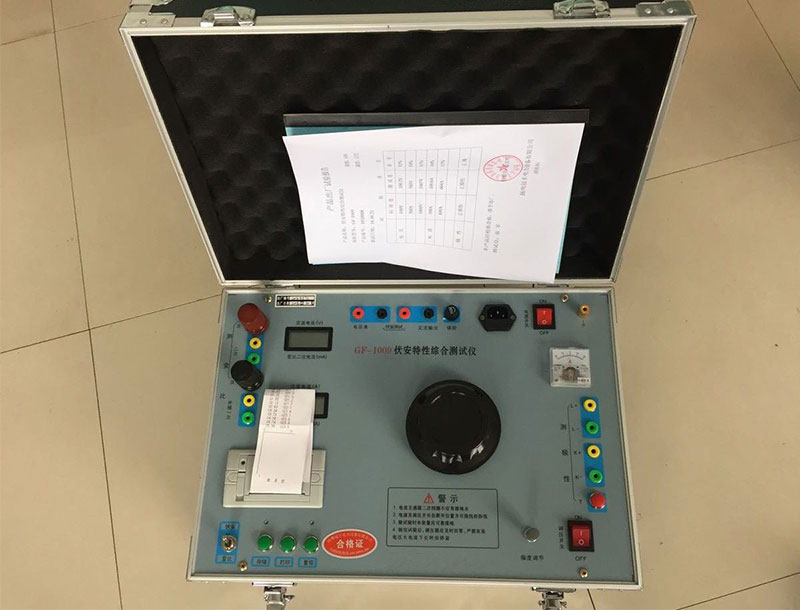

互感器綜合特性測試儀點擊次數：2190
發布時間：2019-08-21 09:58:15 |
|---|
功能和特點
1. 全自動測試：只需設置電流步長等試驗參數，全自動采集互感器伏安特性數據并自動繪制勵磁特性曲線；自動測試和計算CT的變比。
2. 一鍵飛梭：使用“一鍵飛梭” （旋轉鼠標）技術，操作更方便。
3. 內置可調電壓（流）源功率充裕：只需單一220V電源輸入，內置分段式可調電壓源針對不同試驗電壓的互感器可選擇不同的輸出電壓，電壓調節細度更佳，可消除電流跳變，提高測量精度。內置升壓器zui高輸出電壓可達1250V（A型2000V、B型2500V），內置可調電流源輸出電流可達800A，外置升流器zui大輸出電流可達2000A。
4. 界面友好：采用進口全天候大屏幕圖形LCD，各種環境強、弱光下清晰可見，全中文菜單界面，光標提示操作，實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
5. 數據處理先進：內置超大容量存儲器，可存儲6400組測試數據；可通過RS232或USB接口上傳至PC機，運用本公司開發的隨機軟件能自動生成可編輯的典型測試報告，并可對1 A 和5A的CT進行5%、10％誤差曲線的計算、分析、比對，便于技術管理和存檔。
6. 采用智能化模糊控制調壓方式：自動識別非測試段，快速回零；明顯縮短試驗時間，提高工作效率。
7. 自帶高速微型打印機：可實時打印CT伏安特性測試報告、勵磁特性曲線和CT變比測試報告。
8. 極性判別采用規程推薦的直流法，聲光指示判別結果，可靠、直觀。
9. 保護功能完善：本機具有完善的過流、過壓保護功能，可根據試驗參數的設置情況自動調整過流過壓保護值，以確保被試設備的安全。
主要技術參數
試驗電源輸入：220V/30A
伏安特性測試：輸出0～250V 20A（zui大）
輸出0～750V 10A（zui大）
（A型）輸出0～2000V 3A（zui大）
（B型）輸出0～2500V 2A（zui大）
電壓測量：0.2級（分辯率0.1V）
電流測量：0.2級（分辯率0.01A）
變比測試：測量范圍 1～6500.0/5（1）0.5級
內置升流器輸出 800A
外置升流器輸出 1000A-2000A（選配）
一次電流測量 800A-2000A 0.2級
二次電流測量 9.99A 0.2級
主機輸出至升流器 zui大10KVA
工作電源：AC220V±10% 50Hz
體 積：400×300×280（mm3）
重 量：約22Kg
