變頻抗干擾介質損耗測試儀
達瑞電氣為您推薦：

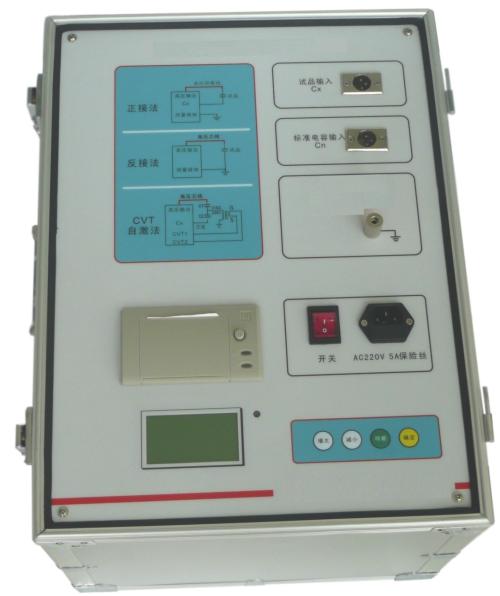

變頻抗干擾介質損耗測試儀（Frequency interference dielectric loss tester)是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。主電源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。

工作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

主要技術參數

使用條件 -5℃∽40℃ RH<80%
電 源 AC 220V±10% 頻率無限制
高壓輸出 1KV∽10KV 每隔1kV
精 度 5%
最大電流 140mA
容 量 1000VA
自激電源 AC 0V∽30V 45HZ/55HZ
最大電流 15A
分 辨 率 tgδ: 0.001% Cx: 0.1pF

功能特點

1、儀器進行故障分析。
2、抗干擾能力強，在500KV（甚至更高）電壓等級下的變電站的現場也能保持結果穩定、可靠，不僅能單頻測試，也可實現45/55Hz雙頻測試。
3、儀器的試驗電壓實行“緩升緩降”，有效的防止“容升”效應，保護試品和儀器的安全。
4、變頻抗干擾介質損耗測試儀儀器實現過流過載的預前保護，能迅速切斷試驗電源，以保護試品和儀器的安全。
5、儀器測試電纜采用硅橡膠以及其他特種絕緣材料復合制作而成，輕便柔軟，10KV電壓等級下可拖地使用。
6、儀器附帶電子萬年歷和大容量存儲空間，可記憶100組測試數據。
7、儀器帶有標準的RS232接口，儀器內大量測試數據可上傳給大型計算機使用。


注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
