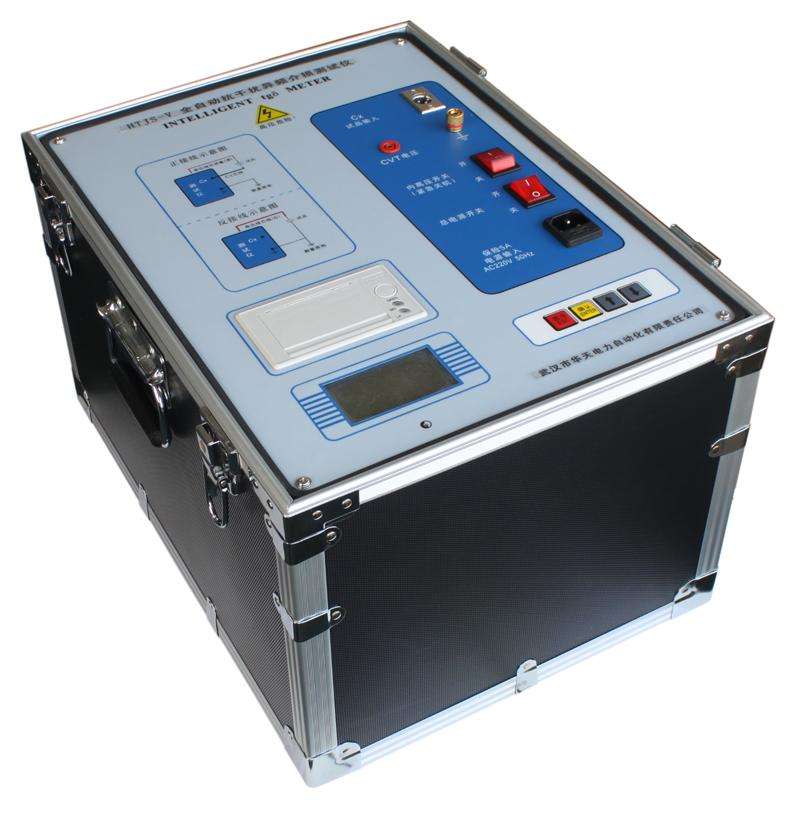

抗干擾介損測試儀介紹：

現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

1.1 主要技術指標

準確度：  Cx:  ±（讀數×1%+1pF）TD2690E變頻抗干擾介質損耗測試儀用

tgδ: ±（讀數×1%+0.00040）

抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高壓： 3pF～1.5μF/10kV  60pF～30μF/0.5kV

分辨率：  0.001pF，4位有效數字

tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA～5A

內施高壓： 設定電壓范圍：0.5～10kV

輸出電流：200mA

升降壓方式： 連續平滑調節

電壓精度： ±(1.5%×讀數+10V)

電壓分辨率： 1V

試驗頻率： 45、50、55單頻

頻率精度： ±0.01Hz

外施高壓： 正接線時試驗電流1A，工頻或變頻40-70Hz

反接線時試驗電流10kV/1A，工頻或變頻40-70Hz

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

測量時間： 約40s，與測量方式有關

輸入電源： 180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機：  煒煌A7熱敏微型打印機

環境溫度： -10℃～50℃

相對濕度： <90%
