LYYD-75KVA/150KV便攜式高壓試驗變壓器產品概述

   是在同類產品YDJ（G）型變壓器的基礎上，按變壓器國家標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

二、LYYD-75KVA/150KV便攜式高壓試驗變壓器產品結構

   鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。其內外部結構見圖1。

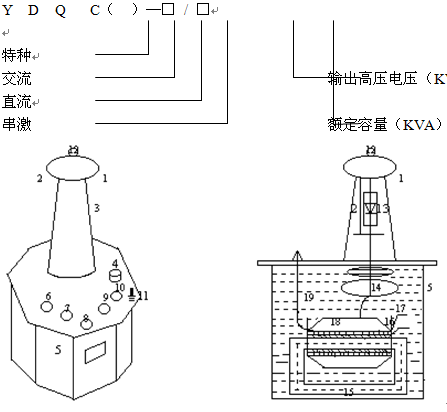

產品型號含義

Y  D  Q   C（  ）—□ / □

                         圖1：結構示意圖
  1-均壓球；2-硅堆短路桿；3-高壓套管；4-油閥；5-殼體；6、7-調整電壓輸入a、x端子；8、9-儀表測量E、F端子；10-高壓尾X端子；11-變壓器外殼接地端；12-高壓輸出A端子；13-高壓整流硅堆；14-內部均壓環；15-變壓器鐵芯；16-初級低壓繞組；17-測量儀表繞組；18-二次級高壓繞組；19-變壓器油。

LYYD-75KVA/150KV便攜式高壓試驗變壓器工作原理

    為單相變壓器，聯結組標號II。單臺變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在變壓器高壓繞組可獲得試驗所需的高電壓。其工作原理圖見圖2所示。

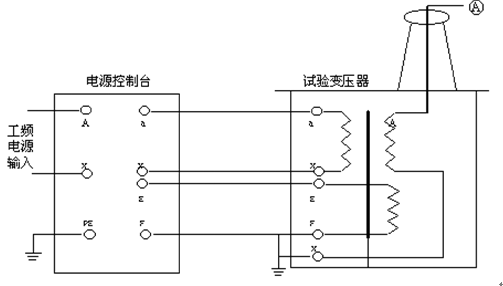

  1、工作原理示意圖

                           圖2 ：工作原理示意圖
在試驗變壓器中：a、x為低壓輸入端；A、X 為高壓輸出端；E、F為儀表測量端。
 2、單臺交直流兩用型變壓器工作原理見圖3。圖中所示：高壓套管內裝有高壓硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。
3、三臺變壓器串激獲得更高電壓原理見圖4，串激變壓器有很大的優越性，因為整個試驗裝置由多個單臺串激式變壓器組成，單臺試驗變壓器有著體積小、重量輕、便于運輸?shù)奶攸c，它既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可以分開單獨使用。整套試驗裝置投資小、經濟實惠。圖3所示：在三臺串激式試驗變壓器串激使用中，單臺變壓器B1、B2、B3的輸出電壓都是U，*、二級的試驗變壓器內部都有一個激磁繞組，分別為A1、C1 和A2、C2。當控制電壓加在*級變壓器B1的初級繞組a1、x1上，激磁繞組A1、C1給予試驗變壓器B2初級繞組供電，第二級試驗變壓器B2的激磁繞組A2、C2給試驗變壓器B3的初級繞組供電。由于*級變壓器B1的高壓尾及殼體接地，第二、三級的變壓器B2和B3對地有絕緣支架的隔離，這樣變壓器B1、B2、B3對地輸出電壓分別為1U、2U、3U。
