發生器逆變頻率便攜式高壓發生器逆變頻率便攜式高壓

工作條件：

1、 電源電壓：220±22V

2、 電源頻率50±1HZ

3、 環境溫度：0~40℃

4、 相對濕度：40℃時不超過80%

5、 大氣壓力：86~106KPA

6、 工作方式：間斷使用，在滿負載下一次連續10min,每次間隔5mm.

JY-120KV移動式微機型直流高壓發生器用途：

適用于電力系統各種高壓電氣設備（感性負載除外），特別是長電纜的直流耐壓和泄露試驗。
把單相50此HZ交流電源經雙向可控硅的單相橋式整流器后獲得的可調直流電壓，經濾波進入變換器產生中頻交流，經過中頻升壓脈沖變壓器和倍壓整流產生60KV，120KV和200KV直流高壓，設有低壓直流負反饋電路，低壓直流過流分配制度電路。ZGF型中頻直流高壓發生器有輸出電壓60KV，電流2MA；輸出電壓120KV，電流2MA，輸出電壓200KV，電流2MA。并具有0.75UI＝1mA,輸出電壓200KV，電流2 mA。并具有0.75UI＝1Ma電壓及電流顯示功能

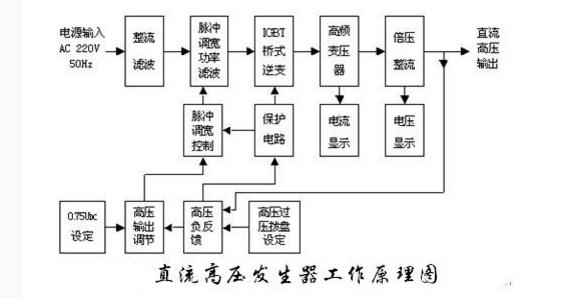

電氣原理框圖：

注意事項：

1、為確保人身安全，在此反復提醒用戶注意：控制箱及高壓塔要有良好接地以及停機后的試品及高壓塔的放電問題。

2、請不要遮擋控制箱的上下通氣孔，并防止異物從孔中掉入，如控制箱有風扇時，應經常檢查風扇是否正常運轉。

3、當高壓塔絕緣筒臟污時請用干布擦凈，不可用酒精，汽油等有機類溶劑擦洗，可用洗滌劑清洗絕緣筒表面，待風干后，方可使用；運輸或不使用時，請放入鋁合金箱內。

4、換保險管時，請按保險管座旁標定的安培數更換保險管。

5、若高壓屏蔽微安表上顯示“LOW  BAT”時，請更換9V電池，以避免測量誤差，不用時，請關掉電源。

6、未經允許，請勿開啟控制箱及高壓塔，這會影響產品的保修。自行拆卸廠方概不負責。
