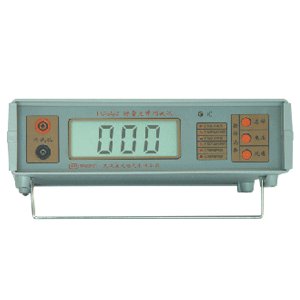

真空避雷測試儀-揚州達瑞點擊次數：2038
發布時間：2020-08-27 10:18:53 |
|---|
真空避雷測試儀其它指標
l 絕緣電阻：6MΩ(500V)
l 耐壓：AC 1.5kV 50Hz 1min
l 工作溫度和濕度：0～+40℃ ＜85%RH
l 儲存溫度和濕度：-10℃～+50℃ ＜90%RH
l 電源：AC220V±10% 或 DC12V ±0.5V 1000mA
l 功耗：12W
l 外形尺寸：208mm(L)×190mm(W)×78mm(D)
l 重量：≤2kg
4、FC-2GB使用方法
4.1使用“自動"位測試壓敏電阻
4.1.1 開啟電源，將面板“測試選擇"鍵置“壓敏電阻"位；將“U0.75選擇"鍵置“自動"位，將面板“顯示切換"開關置“電壓"位。
4.1.2 將被測壓敏電阻用測試線接入“測試孔"的“+"、 “－"端后輕觸高壓“啟動"鍵，儀器顯示起始動作電壓U1mA值，隨后按住“漏流"鍵不放，儀器顯示0.75U1mA電壓值，如果同時將面板“顯示切換"開關置“電流"位后儀器顯示值為I 0.75U,1mA值；松開“漏流"鍵，儀器將顯示流過被測壓敏電阻的電流約1mA。
4.1.3 輕觸高壓“停"鍵后取下被測壓敏電阻。
4.2 使用“人工"位測試壓敏電阻
4.2.1 將“測試選擇"鍵置“壓敏電阻"位；將“U0.75選擇"鍵置“人工"位;將“顯示切換"開關置“電壓"位,開啟電源和高壓后，調節“高壓預置"旋鈕，使儀器預置高壓值高于將被測試的壓敏電阻的標稱值1.2倍以上，關閉高壓；接入被測壓敏電阻，此時啟、停高壓，可對多個類似被測壓敏電阻進行U1mA單一指標的連續測試。
4.2.2 根據測得壓敏電阻U1mA值計算出0.75U1mA值,將儀器預置電壓調節到此值,再將“顯示切換"開關置“電流"位, 此時不關閉高壓按住“漏流"鍵不放,接入U(xiǎn)1mA值相同的被測壓敏電阻進行I 0.75U,1mA單一指標的連續測試。
4.3 放電管測試
4.3.1 將“測試選擇"鍵置“放電管"位;“U0.75選擇"鍵置
“人工"位;開啟電源和高壓。
4.3.2 調節“高壓預置"旋鈕。使儀器顯示的預置電壓值低
于被測放電管標稱值100V以下,直至起始位置(約15V)。
4.3.3 將被測放電管用測量線接入儀器“測試孔"“+"、“－"端鈕,輕觸“升壓"鍵,待綠色“放電"指示燈點亮,儀器顯示穩定值為該放電管點火電壓值。
連續測試時,須待預置電壓顯示值穩定后,再啟動“升壓"鍵。
4.4 其它功能
4.4.1 自檢功能, 在壓敏電阻測試過程中,變換“顯示切換"開關,可檢查本儀器測試條件技術參數的正確性。
4.4.2 “U0.75選擇"鍵置“人工"位,調節“高壓預置"旋鈕,使預置電壓緩慢上升,測試壓敏電阻時切換“顯示切換"開關,可給出該壓敏電阻的V/A特性曲線；測試放電管的點火電壓值,將100V/秒條件下的測試值與預置電壓緩慢上升點火值相比對,可基本判定其特性。
