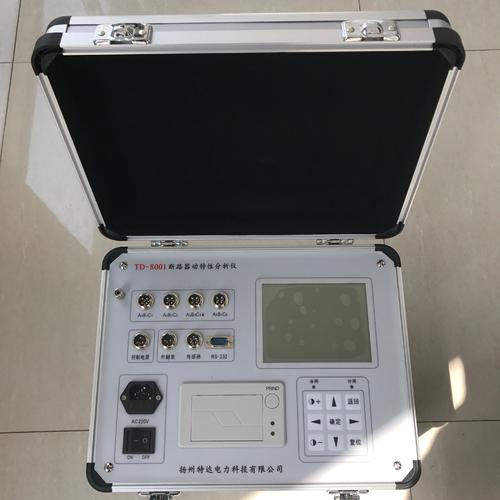

斷路器機械特性測試儀
達瑞電氣為您推薦：

斷路器機械特性測試儀是為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。

主要功能

本儀器主要適用于多油、少油、SF6、真空等高壓開關有關機械特性參數測試與特性分析。
能夠進行各類開關的斷口分、合閘時間、相內同期、相間同期、斷口彈跳時間、行程、速度的測量及低電壓動作試驗等。儀器測量中西過程中采集的相關波形，供用戶進行分析、計算。
儀器操作簡單，速度傳感器安裝方便。
儀器內置可調直流電源，在軟件控制下可模擬各項開關操作命令。內置直流電源與電網實現電氣隔離。
儀器內置大容量存貯器，具有相關的計算機數據通信接口。
儀器抗電磁干擾能力強，m277288能夠在500kV及以下變電站電磁干擾環境可靠工作。
儀器采用進口機箱安裝。不僅外形美觀，而且結構牢固；適合野外作業，能承受頻繁運輸。

技術參數

600A
時間測試
測試范圍：1—3000ms
準 確 度：±(0.1%讀數±2個字)
分 辨 率：0.1ms
速度測試
傳 感 器：電阻線性度：≤0.1%，采樣速率：20K
測速范圍：0.1—20.00m/s，準確度：±(1%讀數±2個字)
行程測試
分 辨 率：0.1 mm
準 確 度：±(1%讀數±2個字)
測量范圍：根據選配傳感器
直流電源
調壓范圍：30V—265V，準確度：<1%
紋波因素：<1%
最大輸出電流：10A
安全性能
絕緣電阻：>2MΩ
漏 電 流：<3.5mA
介電強度：能承受1500V(50Hz有效值)1min的耐壓試驗
使用電源電壓
AC220V±10%，頻率：50Hz±5%
使用環境
溫度：-15℃—55℃，相對濕度：< 8

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
