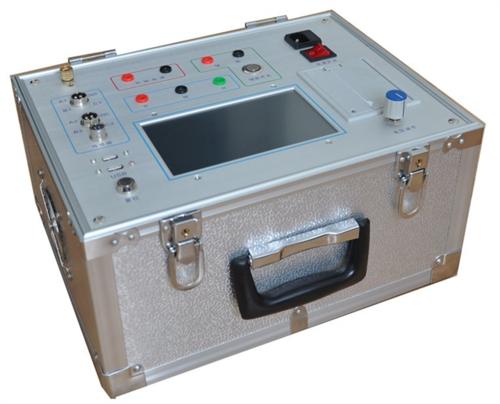

KJTC-IV型高壓開關機械特性測試儀廠家
達瑞電氣為您推薦：
KJTC-IV型高壓開關機械特性測試儀廠家使用說明
一、KJTC-IV型高壓開關機械特性測試儀廠家概述
高壓開關綜合測試儀，是一種全新設計的檢測高壓斷路器機械動特性的專用儀器。高壓開關綜合測試儀采用高科技技術，集計算機、打印機、測量接口電路、操作電源等于一體，是高壓斷路器檢測的新專用儀器。配置了兩種適用于不同距離、精度測試的位移傳感器，由儀器自動識別系統對選用的傳感器進行識別，完成對少油、多油、六氟化硫、真空高壓斷路器的測距、測速。在儀器的設計上，只需一次合（分）動作，即能將六個斷口的全部數據采樣記錄下來，用單鍵操作顯示測量結果，并能打印記錄測量數據，打印六個斷口的電流波形圖及一個斷口的動觸頭時間特性曲線圖。儀器在設計上嚴格依照國標"GB 1984"和"GB 3309"中的定義進行數據的處理。
二、KJTC-IV型高壓開關機械特性測試儀廠家儀器功能與特點
1、測試功能
⑴ 合（分）閘先后順序 同時測一至六個斷口
⑵ 三相不同期 同時測一至六個斷口 ms
⑶ 同相不同期 同時測一至六個斷口 ms
⑷ 合（分）閘時間 同時測一至六個斷口 ms
⑸ 合（分）閘彈跳時間 同時測一至六個斷口 ms
⑹ 合（分）閘速度 測一個斷口 m/s
⑺ 合（分）閘大速度 測一個斷口 m/s
⑻ 合（分）閘平均速度 測一個斷口 m/s
⑼ 動觸頭行程 同時測一至六個斷口 mm
⑽ 動觸頭超行程（接觸行程） 同時測一至六個斷口 mm
⑾ 合分時間（金屬短接時間） ms
⑿ 無流時間（自動重合閘無電流間隔時間） ms
2、KJTC-IV型高壓開關機械特性測試儀廠家儀器主要性能及特點
⑴ 儀器采用了高穩定器件。浮空的，大面積的，數字濾波等抗干擾技術。
⑵ 儀器配置了兩種位移傳感器，適用于對不同距離、速度、精度要求的高壓斷路器進行檢測，在不同的傳感器插入后，儀器將自動識別。儀器對高壓斷路器合（分）閘操作、重合閘操作能自動識別，對操作后的各種數據全部自動采集。測量計算過程由CPU自動完成。
⑶ 儀器對高壓斷路器在測量中的接線錯誤及操作中的錯誤指令和不成功操作，具有自動識別能力及較強的自我保護功能。
⑷ 對合（分）閘先后順序及各斷口的實際合（分）閘時間均予以顯示，對檢修、調試高壓斷路器的三相不同期、同相不同期提供了依據，對有關時間量的數據，以0.1毫秒的數據自動不予顯示輸出。
⑸ 儀器對動觸頭的行程、超行程的測量，只要在高壓斷路器任意一相的斷口上安裝傳感器，即能同時將三相各斷口的行程、超行程數據測量計算出來，儀器對速度的測量精度為1%秒米。
⑹ 電源箱提供了0～250V直流操作電源對高壓斷路器直接進行操作。適用于電磁、液壓、彈簧儲能等直流控制的操作機構。
⑺儀器體積小、重量輕、操作簡單、便于攜帶，特別適用于野外流動檢測及變電站現場檢修測試，是高壓斷路器生產、檢驗、檢修、調試所必備的工具。
三KJTC-IV型高壓開關機械特性測試儀廠家儀器技術指標
1、高壓開關綜合測試儀綜合技術指標
儀器外接操作電源電壓： 交直流48V～280V
輸出操作機構電壓： 交直流48V～280V
同時可測量的斷口數： 1～6個
主機至測量精度與誤差傳感器距離： 機械型傳感器10米
真空型傳感器5米
工作電源： 交流220V；50Hz0±10%
工作環溫： -0℃～ 40℃
功 率： ＜55W
重 量： 主機5kg
