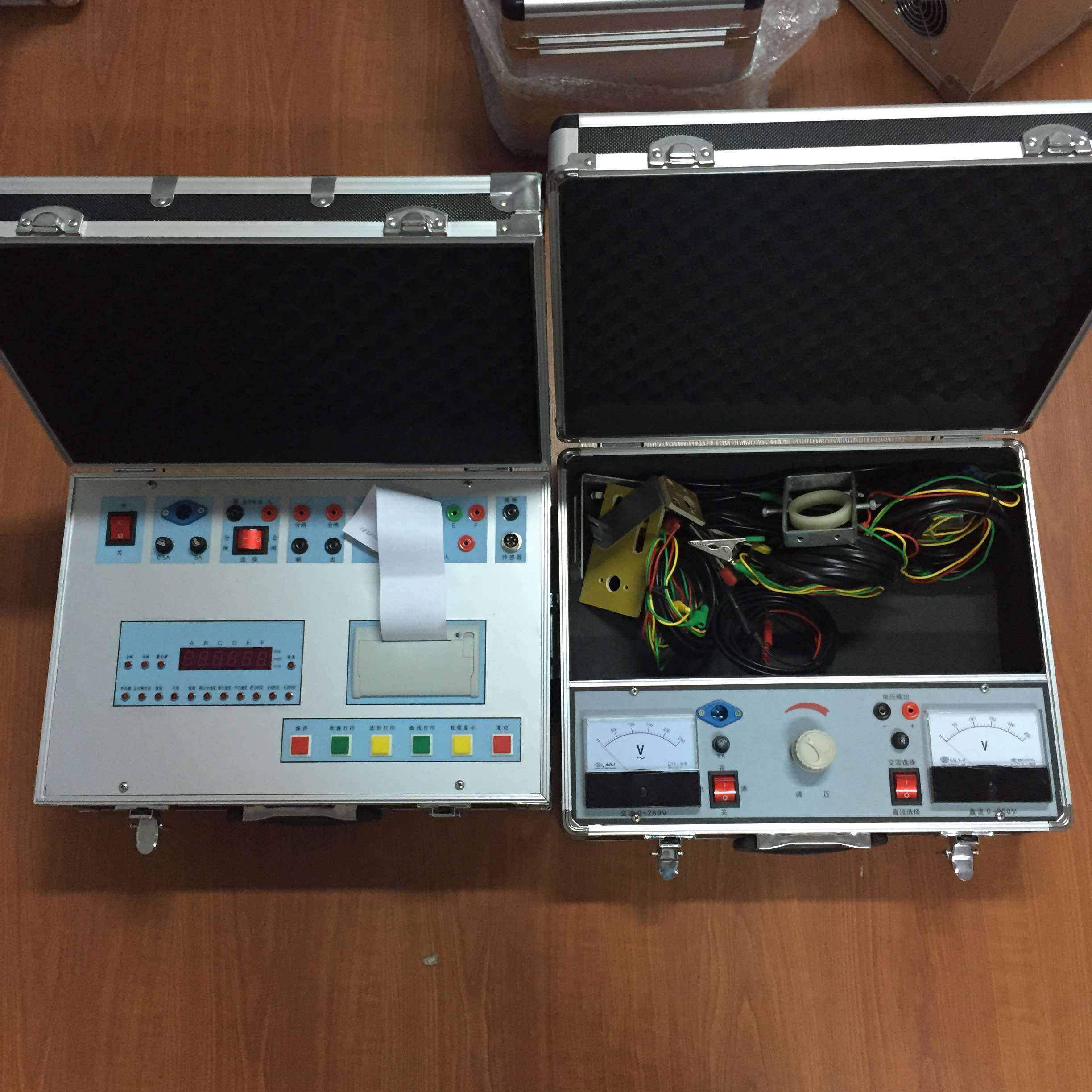

斷路器開關特性測試儀主要特點

1) 主控部分采用高性能工控機，Windows XP操作系統，實時顯示各項參數曲線圖及數值。
2) 鍵盤、觸摸板輸入（可外接USB鼠標）；5.7寸TFT真彩液晶屏顯示。操作簡單、界面美觀，所有參數一目了然。
3) 開關恒流控制技術，新型功率器件，1A～500A自主設定恒流輸出，恒流精度高，負載能力強，可長時間穩定工作。
4) 適用于額定電流1A～500A直流斷路器的安秒特性測試，并可用于6A～100A直流熔斷器的安秒特性測試。
5) 測量方式采用全點測試或抽點測試，響應速度快，測試精度高，安全可靠。
6) 儀器具有過熱、過流、過壓保護功能，電磁兼容性好，抗干擾能力強。
7) 測試管理軟件可自動完成直流斷路器的安秒特性的測試，并分析測試數據繪 制出斷路器保護特性曲線（安秒曲線）、以及生成報表輸出。
8) 工控機自帶4G存儲空間，可任意存儲測試記錄，并配備了兩個USB接口，方便測試記錄的提取和打印。
9) 儀器采用一體化設計，便于攜帶。

斷路器特性測試儀特性：

1．12個斷口的固有分、合閘時間；
2．重合閘時間；
3．分、合閘最大不同期性；
4．剛分、剛合速度；
5．彈跳時間及幅度；
6．開關開距及開關超行程（真空開關預置開關行程）；
7．分、合閘平均速度；
8．顯示、打印速度—距離曲線

斷路器特性測試儀參數：

1．時間測量
同時可測量斷口數：≤12個
測定過程整定時間：0～6秒
分辨率：0.1ms
2．開關開距、開關超行程、彈跳幅度測量
量程：<1000mm
分辨率：1mm
3．測量誤差
時間測量誤差：±1%
行程測量誤差：±1%.
4．速度測量范圍：0～20m/s
5．內置電源
輸出電壓：20V～230V 誤差：1%
6．工作條件
工作電壓：AC220V±10%
頻率：50Hz
功耗：≤60w
使用環境溫度：0～40°C
使用環境濕度：≤90%RH
體積：400×350×200 mm3 重量：7kg
