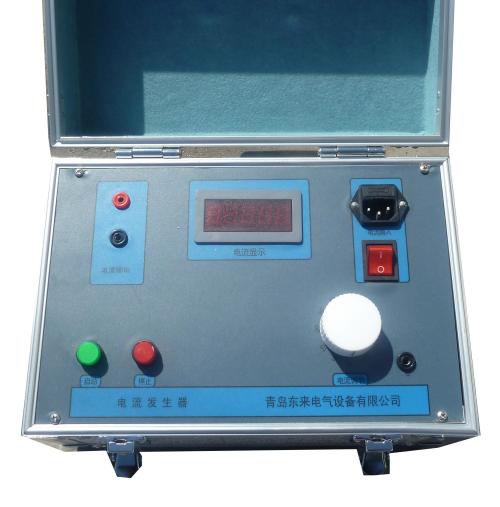

小電流發生器
達瑞電氣為您推薦：
   小電流發生器隨著電力及工業不斷發展，試驗及檢修人員對小型攜帶式試驗電源的需求越來越多。小電流發生器通過兩套滑動電阻線圈，可精確輸出工頻20A以下試驗所需的小電流；調節范圍廣，操作簡便，結構簡單，可靠性高。深受廣大試驗人員歡迎。同時可對互感器、變壓器的變比、極性進行測試。

產品用途

小電流發生器，重量僅為4公斤，采用不銹鋼貨塑鋁機箱，美觀大方牢固，減震性能好，是電工保護工作人員外出和試驗用的良好的工具。

技術參數

1，輸入電源：AC220V+10% 50HZ
2,標稱容量：可根據用戶要求增加或減小
3，輸出：（可分兩個檔） 一檔 0.01A-1A 5V 二檔 0A-15A 12V

工作原理

1，原理說明：儀器道過面板上，1A/5A的檔選擇，轉換開關制其輸出各種量，并且每切換一種輸出的同時，儀器上的數字電流表可自動監視其輸出值。
2，輸出旋鈕上方的小旋鈕為細調（細調滑動電阻線圈控制），下方的大旋鈕為細調（粗調滑動電阻線圈控制）；先調節粗調旋鈕再調節細調旋鈕。
3，回路原理;輸入的220A電源經保險通過輸出控制繼電器K1進入調壓器T1輸入端，通過旋鈕調節的電量進入隔離變壓器T2兼升流器，升流器分為二個抽頭輸出，一個為0.01-1A，輸出，可細調，第二個抽頭為0-5A，該抽頭一路經傳感器控制輸出0.01-1A交流電流，一路經繼電器轉換可輸出0-5A,可根據用戶要求增加

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
