感性負載直流電阻測試儀介紹：
一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用再倒測試線；
對于星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間；
三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快；
顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值；
三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題，測試數據更接近單相測試值

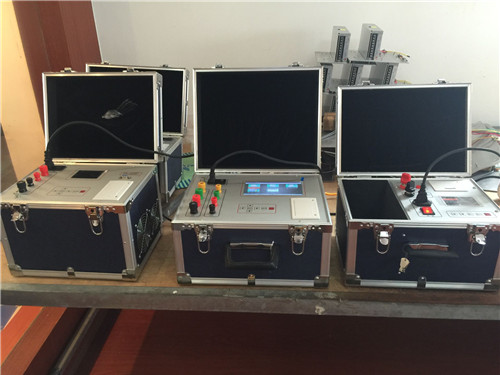

感性負載直流電阻測試儀
儀器應可靠接地,接好測試線后開機，輸出電流測試過程中,切不可拆除測試線,以免發生事故,完畢后一定要等電流消弧指示結束或聲光報警停止后再關閉電源,拆除測試線。
使用三通道方式測量有載調壓變壓器,可帶載切換分接點,節省充電時間。
測量無載調壓變壓器，要等放電指示報警停止后,方可切換分接點,切換檔位。
助磁測試主要針對三相五柱式變壓器，低壓繞組為三角形聯結；（如發現低壓繞組三角形聯結，測試時充電很慢，可采用助磁法測試）
接線與操作
1、用電源線把儀器與外部AC 220 電源連接,用接地線將接地端子與大地連接。
2、兩繞組變壓器測試時依次將高壓測試線的四個測試鉗（黃綠紅黑）分別接到高壓側的A、B、C、O套管上，如果只有A、B、C三個套管,可以將黑色測試鉗懸空；測試線另一端與儀器的接線端子對應連接。將低壓測試線的四個測試鉗（黃綠紅黑）分別接到低壓側的a、b、c、o套管上,如果只有a、b、c三個套管,可以將黑色測試鉗懸空;測試線另一端與儀器的接線端子對應連接。
注：整個測試過程不用倒線。
3、三繞組變壓器可以將高低壓繞組測試完后,將高壓測試線的四個測試鉗倒接到中壓側測試即可。
4、單相變壓器使用將高壓測試線中黃色和黑色的測試鉗接到單相變壓器的高壓側,低壓測試線中黃色和黑色的測試鉗接到單相變壓器的低壓側。
5、儀器配套的專用測試線已經將電流、電壓線設計到同一鉗口上,接線簡單方便。
