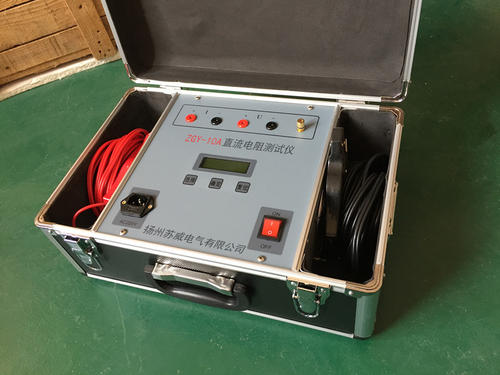

有源變壓器直流電阻測試儀廠商是專為中小型變壓器而設計的，它由恒流電源和電壓信號檢測兩部分組成，測試方法簡單，穩定可靠。五位液晶數字顯示，測量精度高，讀數方便。輸出電流檔可調，適于各種中小型變壓器的直阻測量。

 有源變壓器直流電阻測試儀廠商內有充電電池，可在沒有交流電源時使用。

二、主要技術指標

1. 電源電壓：?jiǎn)蜗嘟涣?20V±10%    50Hz

2. 功耗：≤100W

3. 輸出電流：10A、2A、1A、0.1A

4. 測量范圍：

10A: 1mΩ～200mΩ

2 A: 1mΩ～12000mΩ

1 A: 0.5Ω～24Ω

0.1A: 1Ω～240Ω

5. 準確度：±0.2%

6. 分辨率：0.1μΩ

7. 環境溫度：0～40℃

8. 環境濕度：≤85%

9. 重量：7kg

10.外形尺寸：305×205×345mm³

三、系統描述

·AC 220V電源座及開關

開關，控制整機工作電源通斷，不控制電源線和充電回路。

AC 220V電源座，帶電源保險，熔斷電流2A，接通電源線，儀器充電；儀器在交流電源下工作。

·復位鍵

按下此鍵本機處于初始狀態。

·選擇鍵

本機復位后，按下此鍵選擇輸出電流。

·測量鍵

輸出電流選擇后，按下此鍵，即可由微機控制實現全部測試過程。

測試過程中按下此鍵，可實現不斷電連續測試，適用于有載變壓器各分接測量。

·充放電指示

測試過程中指示測量電流大小，測量結束，按下復位鍵后，表針隨放電過程緩慢回零。

·I+，V+

I+為輸出電流正端，V+為輸入電壓正端。

·I-，V-

I-為輸出電流負端，V-為輸入電壓負端。

·mΩ指示燈

燈亮?xí)r，直讀顯示值，單位為mΩ

·Ω指示燈

燈亮?xí)r，直讀顯示值，單位為Ω

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
